卡片式或穿戴式智能設備經常遇到（dào）的使用場景是需（xū）要放在（zài）錢包或者口（kǒu）袋中隨身攜帶，這就要求電池能夠承受彎曲或者扭曲（qǔ）。這類設備經（jīng）常需要使用小型薄片柔（róu）性電池，但是這類（lèi）電池在受到彎曲或扭曲（qǔ）之後性能容易衰減，造成設備運行（háng）時間縮短。實際上，在柔性電池方麵，以下問題一（yī）直是需要克服的技（jì）術障礙：

1) 如今的鋰離子電池材料本身不具備柔（róu）性，如何讓（ràng）電（diàn）池材料適應這種應用場景

2) 電池被彎曲/扭曲（qǔ）時，如何維持（chí）電池材料（liào）顆粒之間良好的接觸，減低接觸阻抗

3) 在電池被彎曲/扭曲的場景下，如何保證電池不漏液。

4) 如（rú）何提高活（huó）性物質載量，提高（gāo）電池容量

2017年1月，鬆下在CES2017展會上展出（chū）他們的最（zuì）新柔（róu）性電池研究成果，該柔性電池可以承（chéng）受一定的彎曲和扭曲，滿足日本JIS標準(JISX6305-1)，相當於可以滿足彎曲半徑R40mm，扭曲角度±15°/85.6mm，電池厚度僅為（wéi）0.55mm，主要應用領域是卡片（piàn）式設備或（huò）者穿戴設備。該電池最引人注（zhù）目的特點是在彎曲到25mm半徑和扭曲25度之後還能保持（chí）其性能。截至2016年9月，鬆下為（wéi）該柔性電池技術申請了25項日本專利和15項海外專利。其柔性電池（chí）外觀和主要參數如圖1所示。

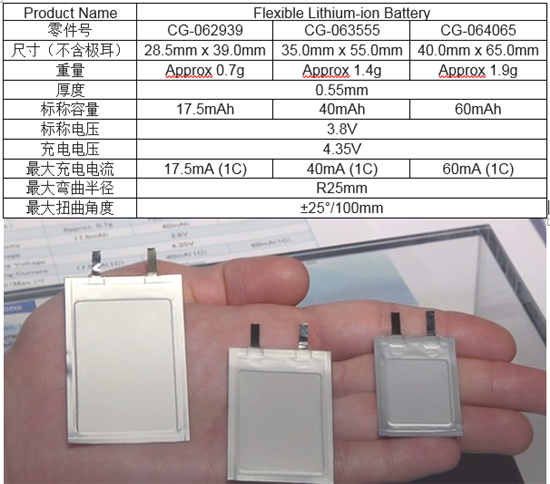

圖1 鬆下柔性電池主要參數和外觀

通（tōng）常（cháng），電池經過（guò）彎曲或扭曲（qǔ）之後，對於循環（huán）壽命會有很大的影（yǐng）響。但是鬆下新開發的柔性電池克服了這一缺點，這主要得（dé）益於鬆下重（chóng）新設計了（le）柔性電池的疊片式電極結構(圖2是基本結構)，其（qí）中，電極electrode和（hé）外層outer layer設計得到了（le）優化，使其能夠抵禦彎曲/扭曲（qǔ），但是具（jù）體如何優化目前還不清楚。例如，反複彎曲1000次、或者扭曲1000次(扭曲角度±25°/100mm)後的放（fàng）電容量能（néng）夠（gòu）保持初始容（róng）量（liàng）的99%(圖3)。並（bìng）且在經過1000次的充放電循環測試之後(圖4)，充放電循環壽命（mìng）幾乎與沒有彎曲（qǔ）/扭曲的電池保持一（yī）致（zhì），容量保持率達到80% 。

圖2 疊片式電極（jí）結構

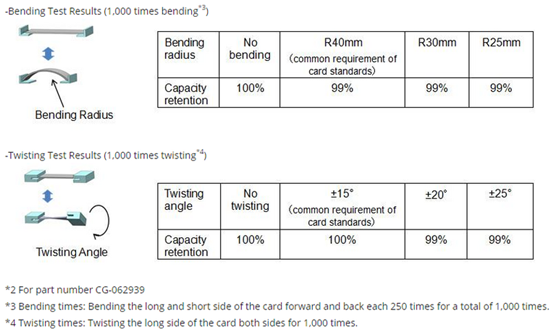

圖（tú）3 彎曲/扭曲1000此後的容量保持率

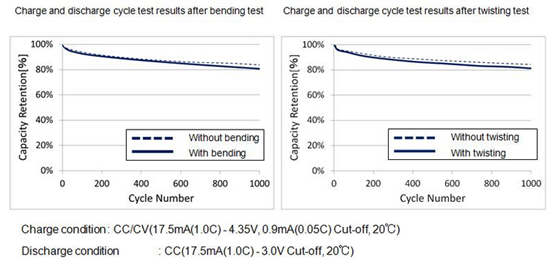

圖4 柔性電池循環（huán）壽（shòu）命對比（bǐ）

目前，隨著智能穿戴（dài）設（shè）備的興起，柔性電池（chí）的研究正在受到越來（lái）越多的關注。盡（jìn）管鬆（sōng）下發（fā）布的三款（kuǎn）柔性電池看起來性能（néng）相當不錯，但是可以看到，這三款電池的容量還是很小的，最大的也才隻有（yǒu）60mAh，無法滿足稍微（wēi）大一點的智能便攜式或者穿戴設備的運行時（shí）間，該研究領域目前（qián）還處於發展成長階段。隨著（zhe）現代便攜式智能設備或（huò）穿戴設備的功能不斷增強（qiáng），電（diàn）池耗電量問題一直是需（xū）要（yào）麵對的挑戰，例如現（xiàn）在智能手機的電池容量都不（bú）得不增加到1000mAh、2000mAh、3000mAh、甚至4000mAh或者更高了。因此，要真正實現這種新型柔性（xìng）鋰離子電池技術，最（zuì）基（jī）本的一條就是（shì）必（bì）須具備幾千mAh的容量，以（yǐ）確保隻（zhī）能設備的運行時間（jiān）。更（gèng）重要（yào）的是（shì），性能在電池受到機械形變時不能有所衰減。隻（zhī）有這樣才能滿足如今眾多的便攜式/穿戴式智能電子設備。
